デジットさん購入マジックアイ 6E5-M君の点灯試験をやってみた (^^)

前回 4月17日の木曜日、別件の用事があったということでお休みの予定を入れておいた。
用事が済んだところで、もう一つのタスクになっていた結婚記念日のケーキを買う目的で外出したんだけど、やはりというか足は電気街でのお買い物に向いてしまいまして・・・　そういうときに限って、デジットさんでジャンク品の真空管を発見。　色々物色させてもらえたのはラッキーでしたな (^^)

当日の購入品はコチラでも紹介させてもらったんだけど、そんな中に 7Pin MT管ベースのマジックアイ、6E5-M君がありまして
7Pin MT管ベースということであんまり迫力はない大きさではあるけど、稀少品的な価値は大きいようにも感じるんで、なる早で点灯試験の方もやっておきたいと思う次第。

まずは球のマーキングを確認。　型番は確かに “6E5-M” という印字にはなっているけど、さてメーカーはどこだろうネ。　花びらのような縁取りと「香」が中央にあるロゴ。　今までに見たことがないロゴマークだな。　ゲッターの場所に印字があるせいで確認し辛いし (^^;

別のアングルからも内部の様子を確認
ネットで色々情報を漁ってみたものの、6E5-Mという型番で検索すると、ハカマの付いたタイプが真っ先に出てくるし、ハカマがなくて排気管が横に付いているタイプでドンピシャなのは残念ながら見付かりませんでしたwa。
まぁ内部の結線は目視で鮮明に確認できるんで、以前に点灯試験をやった 6M-E10君と同じ環境で問題ないところまでは確認。　電源電圧の定格値は多分 180Vかな・・・　という感じで予測しつつ、早速点灯試験やっつけてみませぅ

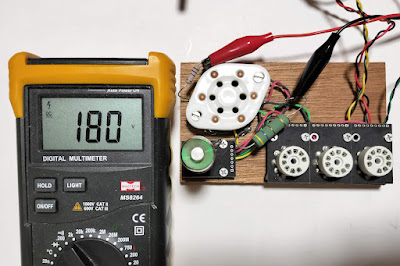

早速、マジックアイ用のテストベンチにセット、ヒーターに通電してやり、赤くなってきたところで B電圧も加圧スタート
とりあえず光ってはくれたけど、180Vの B電圧では、あんまり明るくない感じですな。

続いては 200V。

さらにドーピングして 220V。　もうちょいかな・・・

さすがに 250Vまで B電圧を上げてやると十分な明るさに見えるけど、定格電圧が 180Vであるならば、ちょっと上げ過ぎですワな。
とりあえず、球自体が活きていることは確認できたということで、もう少し情報を調べてみれれば・・・　ということにしておきますかね。　今のところは使う予定も特にないんで、当面はコレクションという位置付けにしておきませぅ

ではでは、今日のところはひとまずこの辺で・・・
